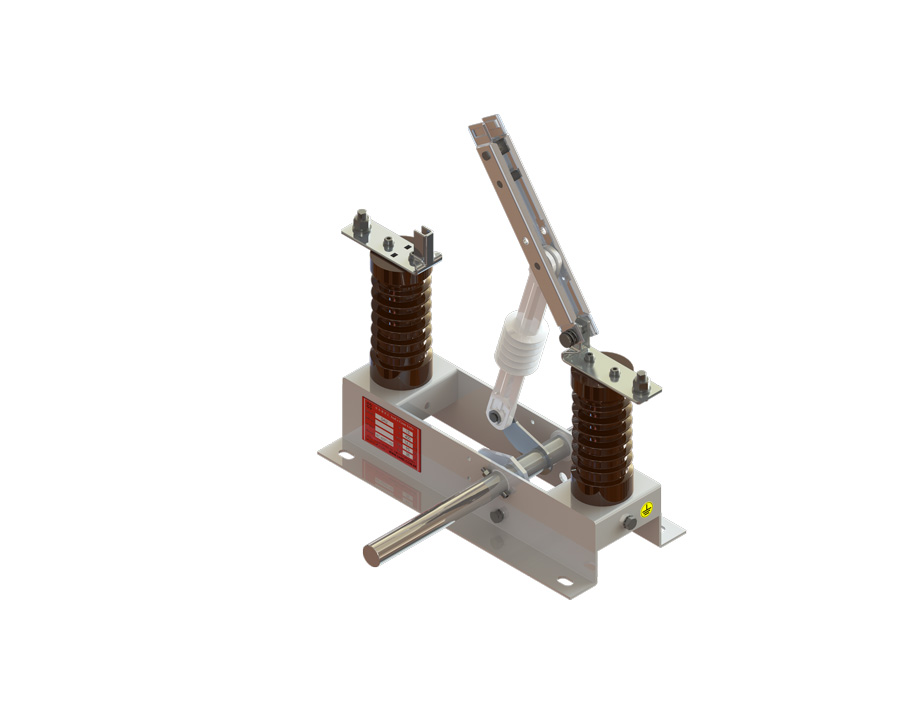

SECCIONADORA UNIPOLAR ABERTURA SEM CARGA
MODELO SAU

A chave seccionadora modelo SAU é fabricada de acordo com a norma NBR IEC 62271-102, para uso abrigado, pode ser instalada em cabines de alvenaria ou painéis metálicos.

Os contatos principais móveis são do tipo DUPLA-FACA, com contatos lineares e dispostos de forma que possam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre eletrolítico tratadas galvanicamente com estanho ou prata.

A estrutura suporte onde são fixados os isoladores, é fabricada em chapa de aço laminada dobrada, soldada formando uma estrutura monobloco e tratada com pintura eletrostática à pó a base de epóxi.

Os isoladores são do tipo suporte em resina epóxi ou porcelana de alta resistência mecânica e excelente rigidez dielétrica.

O acionamento pode ser por meio manual através de punho de manobra, vara de manobra ou motorizado.

As chaves seccionadoras são fabricadas para as tensões de 7,2kV a 36,2kV, correntes nominais de 200 a 1600A, e curto circuito simétrico até 40kA.

ACESSÓRIOS

Comando Motorizado 110 ou 220V.

Punho de manobra com ou sem bloqueio Kirk (mov. sobe/desce).

Suporte para o punho de manobra (aplicação alvenaria).

Punho de manobra rotativo com ou sem kirk, direto no eixo do seccionador ou por meio de engrenagens (mov. horário/anti-horário).

Contatos auxiliares de sinalização Aberto-Fechado até 4NA+4NF.

Contatos auxiliares de impulso até 2NA+2NF.

Tubo de interligação eixo da chave com o comando até 2,00m com ou sem isolação em fibra de vidro.

Prolongador de eixo com mancal (1,00m ou 2,00m).

Aterramento na própria estrutura da chave com segundo punho e eixos intertravados ou frontal.

Solenoide de travamento elétrico no eixo da chave 110 ou 220 (Vca ou Vcc).

Solicite catálogo completo com dimensional
