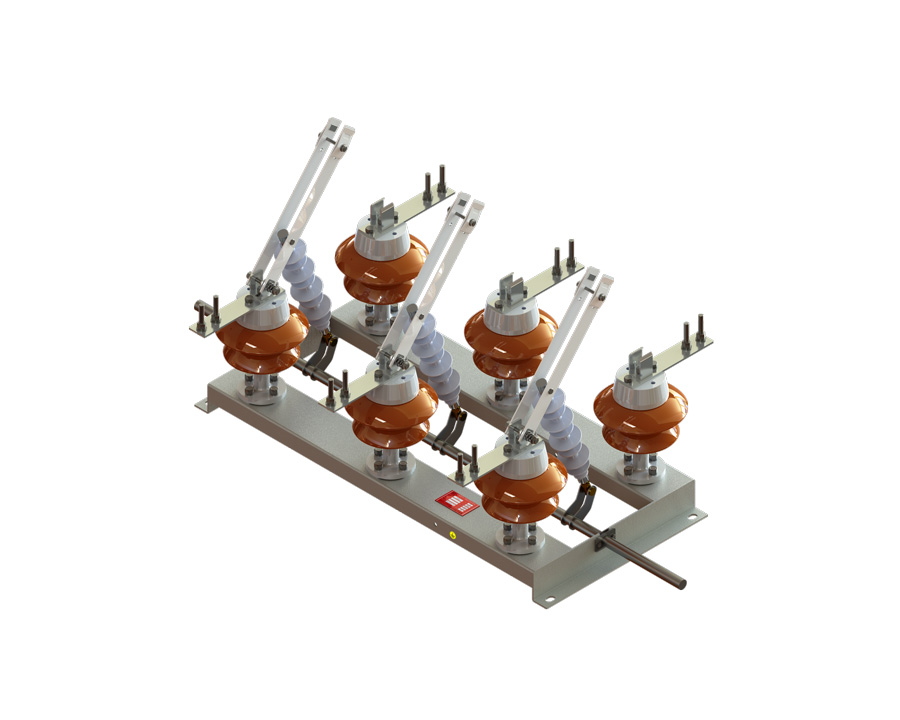

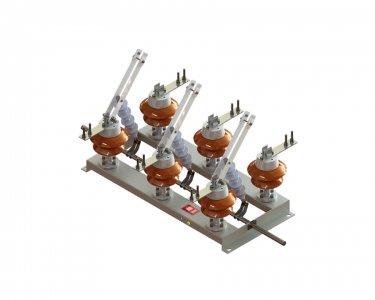

SECCIONADORA TRIPOLAR ABERTURA SEM CARGA
MODELO SAE
A chave seccionadora modelo SAE é fabricada de acordo com a norma NBR IEC 62271-102, com ação simultânea nas três fases, para uso ao tempo, pode ser instalada em cruzetas metálicas ou de concreto, tanto para distribuição ou subestações.
Os contatos principais móveis são do tipo DUPLA-FACA, com contatos lineares e dispostos de forma que possam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre eletrolítico tratadas galvanicamente com estanho ou prata.
A estrutura suporte onde são fixados os isoladores, é fabricada em chapa de aço laminada dobrada, soldada formando uma estrutura monobloco e tratada com galvanização a quente.
Os isoladores são do tipo pedestal TR em porcelana de alta resistência mecânica e excelente rigidez dielétrica.
O acionamento é manual por meio de alavanca, com dispositivo para colocação de trava por cadeado.
As chaves seccionadoras são fabricadas para as tensões de 7,2kV a 36,2kV e nas correntes nominais de 200 a 630A, até o curto circuito simétrico de 16kA.
ACESSÓRIOS
Alavanca manual com dispositivo para travamento por meio de cadeado.
Contatos auxiliares de sinalização Aberta/Fechado até 2NA+2NF, blindado IP66.
Tubo de interligação do eixo da chave com o comando de até 9m com guia.
